九色一区二区I天天综合网永久I久久精品一二I免费在线观看av网址I色婷婷在线免费观看I日韩欧美毛片I五月婷婷六月天I亚洲成人av网址I精品国产9999I69视频I99精彩视频I精品免费国产一区二区三区四区I精品特色AA网Ixxxxx久久I色屋熟女I大BBw吊类交HDI奇米7小视频I超碰人人96

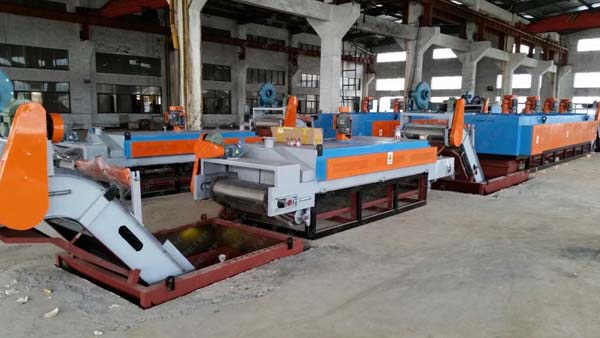

 大家對網帶式發黑爐有所了解嗎？湖州華紅爐窯工程有限公司特地為大家整理了相關資料，下面華虹工業爐小編就為大家介紹一下網帶式發黑爐的特性與優點以及發黑熱處理工藝。

網帶式發黑爐的特性與優點：

　　通用性強：本品適合于所有銅類工件的染黑處理;

　　簡單方便：工藝簡單易用、無需專業設備及人員，一泡即成;

　　穩定性好：溶液穩定不分層、不分解，可反復使用;

　　效果好：本品發黑效果穩定，防腐蝕能力強。

發黑熱處理工藝：

　　發黑熱處理設備較常見的是蒸汽發黑爐，發黑爐詳細介紹請參見：。常溫發黑處理工藝，主要由以下工藝步驟完成：1)清洗;2)脫脂：工件必須完全浸入脫脂液中;脫脂液濃度ph值12-14，處理時間10-30min，每過3-5分鐘上下抖動幾次，藥液濃度低于ph12時補充脫脂粉;3)水洗;4)酸洗：酸洗液濃度ph值2-4，處理時間5-10min;5)水洗;6)發黑：池液濃度ph值2.5-3.5，處理時間10-12min;7)水洗;8)吹干;9)上油。

　　一種軸承套圈倒角及擋邊的發藍防銹處理工藝。軸承套圈在熱處理后經過除油脫脂，然后在氫氧化鈉、亞硝酸鈉、硝酸鈉和水的混合溶液中進行變色處理，其配比為15∶3-5∶1∶20;溫度 120℃-135℃;時間15-25分鐘。

　　取出套圈用清水沖洗后進行鈍化處理，鈍化處理用重鉻酸鉀溶液作為填充液，其濃度為12%-18%;在室溫下 1-2分鐘;經鈍化處理并干燥后，放入105℃-120℃的機油或防銹油中 1-3分鐘，至氣泡完全消失后取出，停放10-15分鐘后檢驗。本發明生成的氧化物薄膜性能穩定，在常溫下可長期保護套圈倒角、擋邊處不生銹，軸承的外觀質量得到明顯改善。

　　以上就是湖州華紅爐窯工程有限公司小編的介紹，希望對大家了解網帶式發黑爐的特性與優點以及發黑熱處理工藝有所幫助。
